在烫金过程中，烫金纸发生氧化都会给客户造成巨大的损失,而且几乎不可挽回。请看以下图片烫金纸氧化展示。

1、先印刷后烫金再进行覆膜工艺，造成大面积氧化，损失惨重！如下图

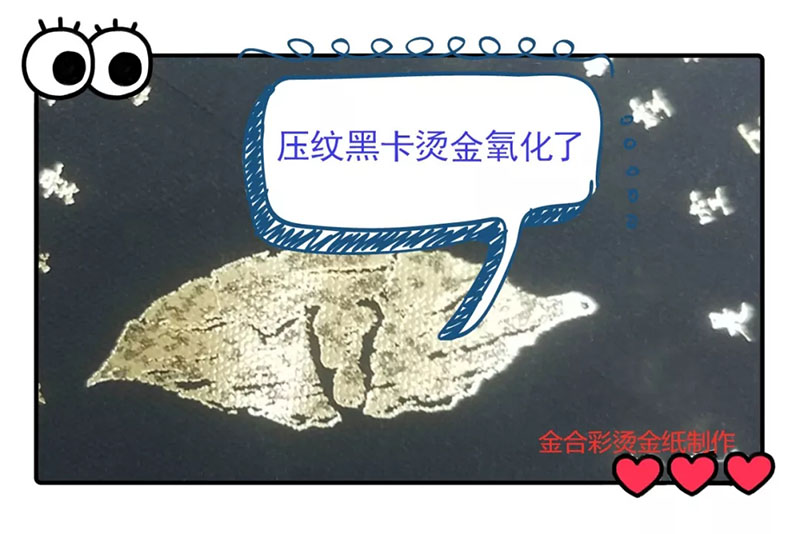

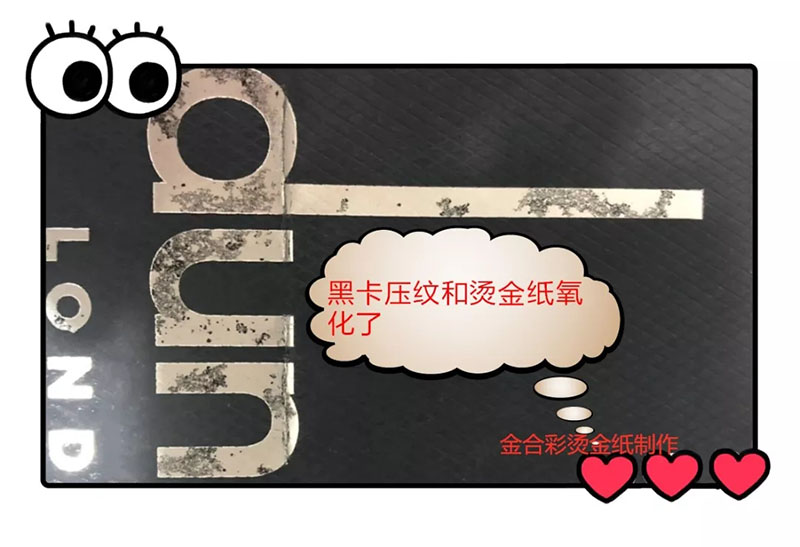

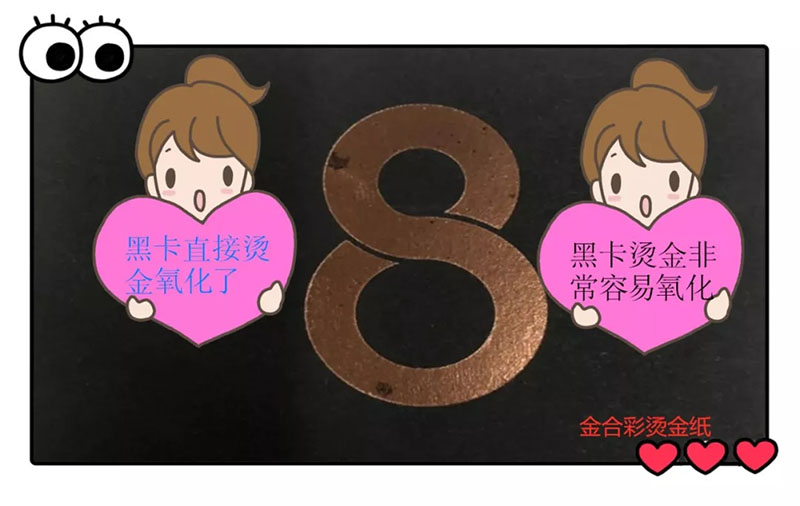

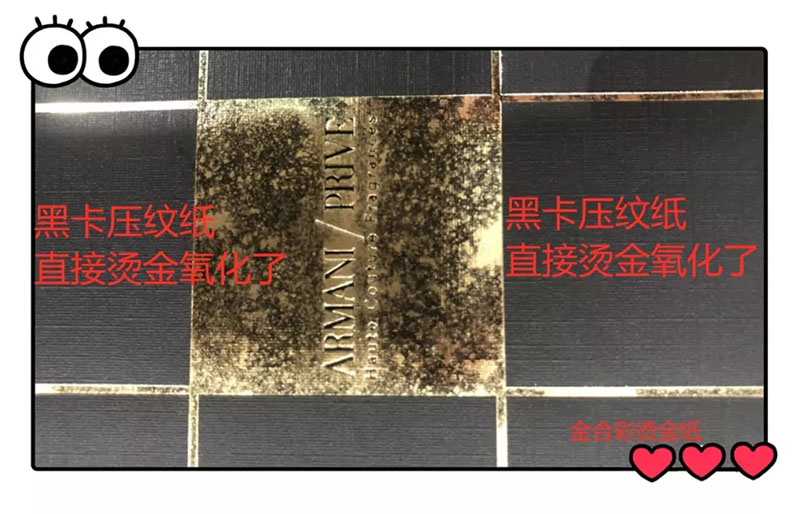

2、在黑卡上烫金,结果全部氧化，造成巨大的损失。

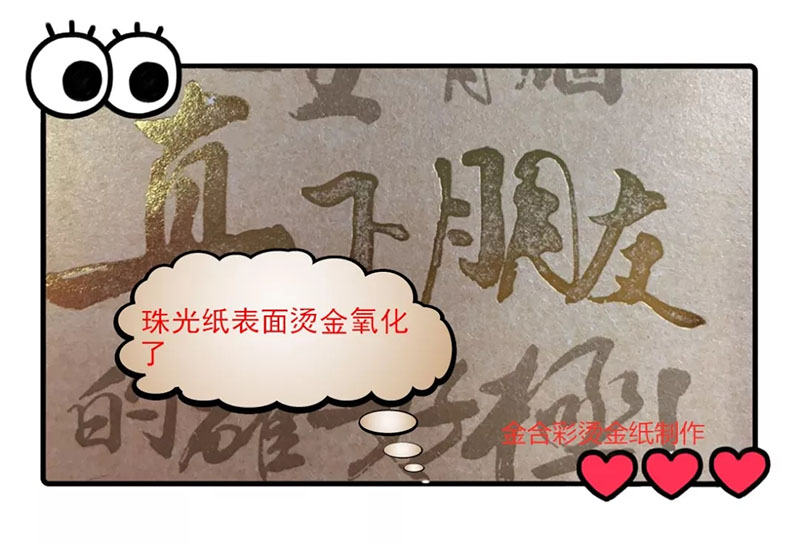

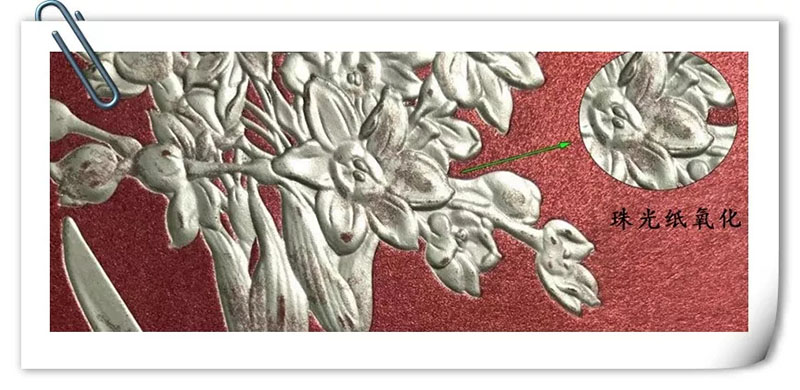

 3、珠光纸表面烫金,烫金位置就起了斑点.

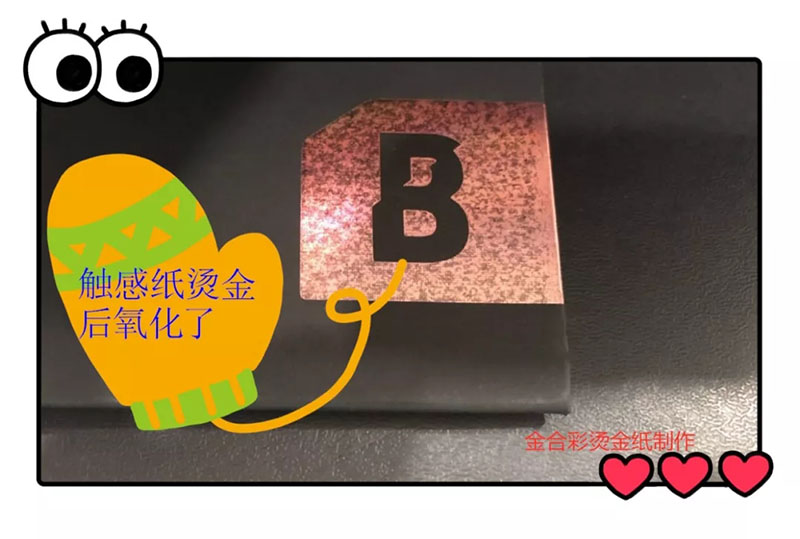

4. 触感纸/触感膜烫金不注意也会发生氧化现象

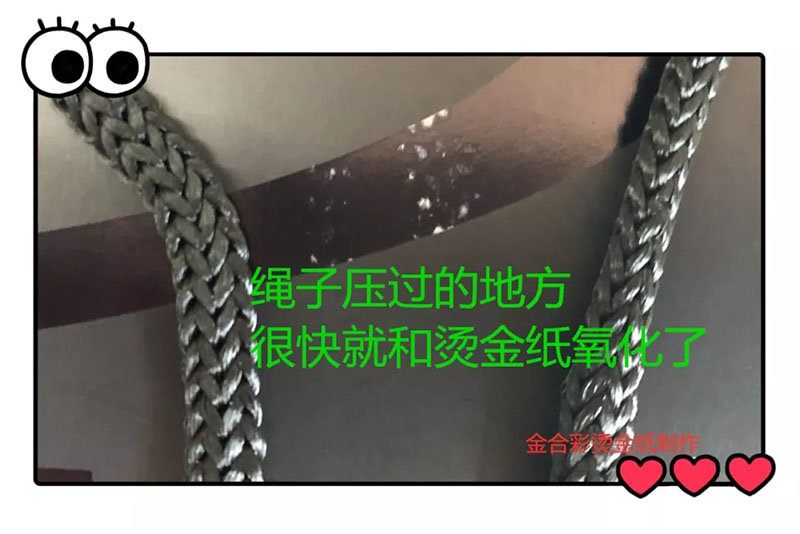

5、其他原因也会造成烫金纸氧化

以上分享了一些典型的案例，只是为了减少和规避烫金氧化风险，降低损失,故在此探讨下烫金氧化的原因和形成过程，并从中找出解决方案，以供参考:

烫金氧化的形成条件：

1,水的混合物(例如胶水)

2,碳黑(例如各种油墨)

3,酸碱化学成份(例如黑卡和珠光纸)

4,生产工艺不合理(例如烫金后对裱)

1、水份

①对裱工艺造成氧化,胶水中的水份会透过纸张与烫金纸中的铝层发生氧化,如下图:

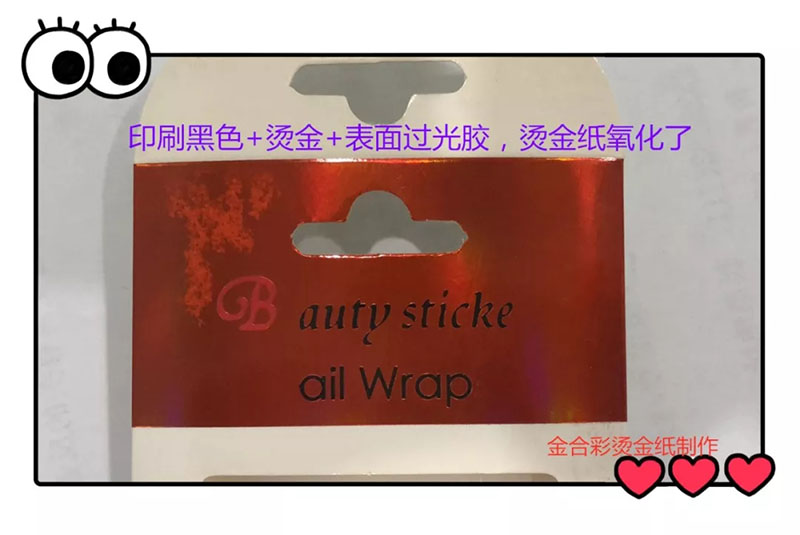

② 印刷表面过油,干燥时间不够,也会造成水份与铝层发生氧化，印刷油墨没有干透就烫金也及容易发生氧化。

2、底材中含有碳黑成份或酸碱成份以及其他化学成分,直接烫印铝层就很容易发生氧化.

3、生产工艺问题：

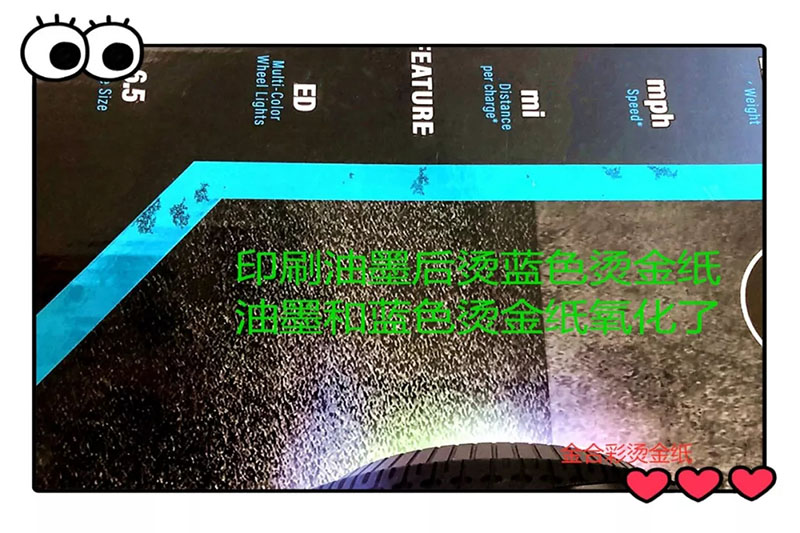

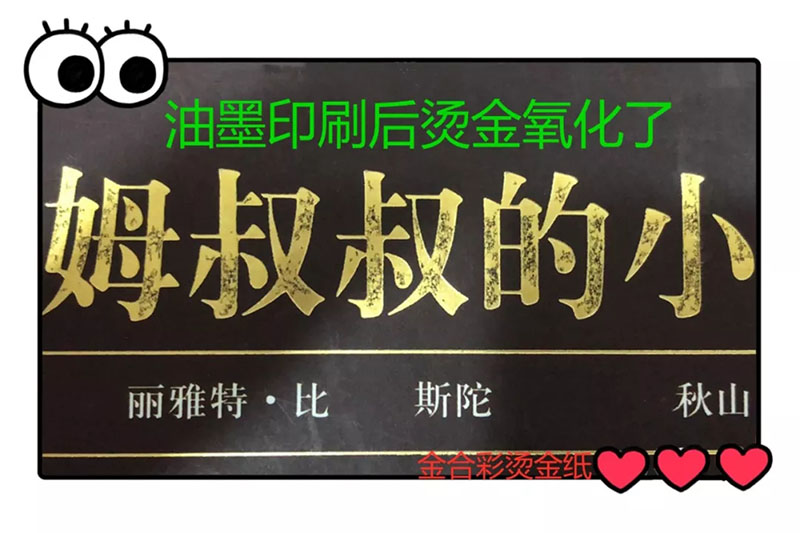

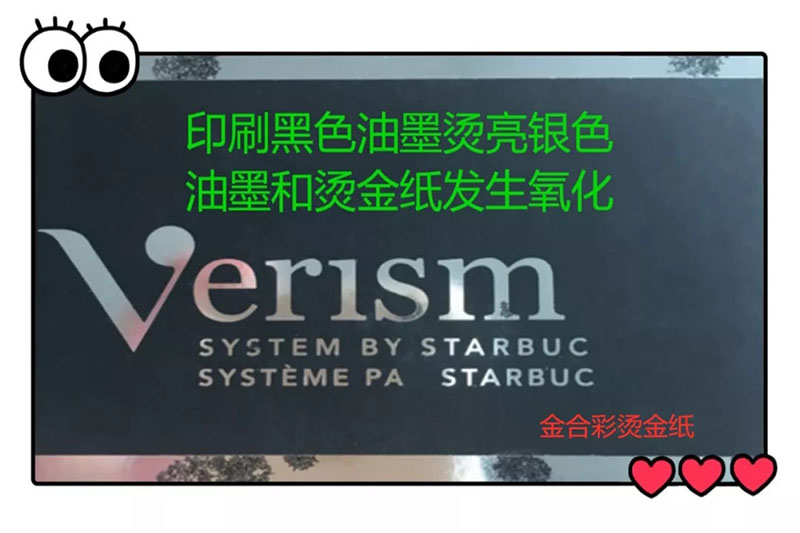

①烫金纸直接烫在油墨上,中间不加隔离层，极易和油墨中碳黑成份或酸碱成份发生氧化;

②烫金后对裱工艺

③烫金后过UV灯

④烫金后过UV油

⑤烫金后覆膜工艺

烫金氧化解决方案

1、水份问题解决方案:

①对裱工艺烫金前待胶水中的水份干透再烫金;必须走对裱工艺的需要做防渗透处理;

②底材存储环境保持干燥,加强原材料和加工过程水份的监控;

③表面处理中用到胶水干燥时间需要控制;

④用抗氧化系列烫金纸来减少氧化的机率;

2、有碳黑和酸碱化学成份的解决办法

①避免直接在黑卡和珠光纸表面直接烫金;

②用隔离的办法将底材或印刷面和烫金纸隔离开,如过油或过胶;

③除用以上方法,还可再用抗氧化系列烫金纸来降低氧化的机率;

3、生产工艺问题

①根据不同的底材选择相匹配的烫金纸;

②设计生产工艺时尽量避免烫金纸直接烫在油墨上或避免上述中的工艺

③选用抗氧化系列烫金纸有效降低氧化的机率;

④增加烫金纸的技术交流，要所有相关人员都非常清楚了解烫金纸氧化的严重性和提前预防意识，每个部门都能够相互提醒（采购\工艺\技术\生产）,佳景人可以提供免费的技术交流。

针对氧化，首先我公司的客服在实际工作中，不断的了解您的现状，如烫印的底材、烫印的前后工艺、烫印底材的颜色等等，深入了解了您的需求，给您专业的意见或建议，双方多做沟通，从而尽力避免氧化的发生。

针对您的描述，如果有存在氧化的可能，如遇珠光纸、黑色重油墨、烫后要对裱、黑卡纸上直接烫印等等情况，我司销售人员会建议您选用我司的抗氧化系列的烫金纸，我司研发的抗氧化烫金纸，已经经市场验证多年，可以规避大部分的氧化问题，从而有效的降低氧化带来的风险！

抗氧化系列烫金纸现有接近40个颜色，有金、银、黑、红、蓝、绿、亚金、亚银、亚灰等色，且都常备现货。

此文章转载于"金合彩烫金纸电化铝"微信公众号,如有侵权，请联系我们进行删除
